Y28雙動薄板拉伸液壓機

[日期：：2014-5-9 10:12:30] [熱度： ]

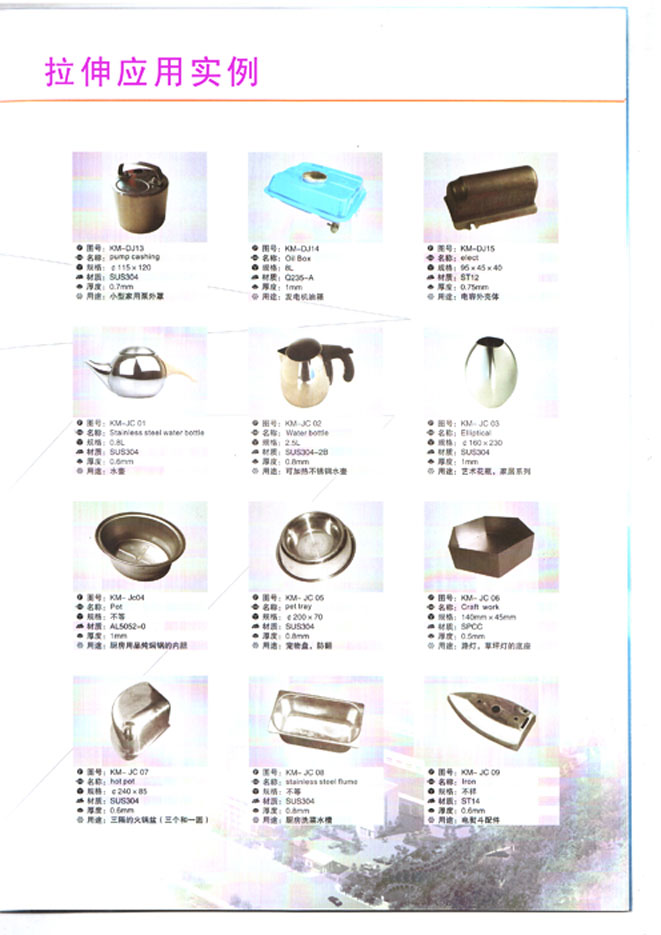

本機主要用于薄板拉伸、彎曲、成形等工藝，也可用于塑料壓制、冷擠彎曲、成型校正及壓裝等工作。該機型的壓邊缸可作緩沖裝置使用，還可用于落料與沖孔，在系統調定的壓力下可以分別調整各腔的工作壓力。為了保證拉伸和壓邊質量，增設了壓邊缸保壓系統。
本機的工作壓力、壓制速度、行程均可根據需要在規定的范圍內調整。

參數名稱		單位	Y28-63/100	Y28-100/160	Y28-160/250	Y28-200/315	Y28-315/515	Y28-400/650	Y28-500/820	Y28-630/1030
公稱力		KN	1000	1600	2500	3150	5150	6500	8200	1030
拉伸力		KN	630	1000	1600	2000	3150	4000	5000	630
壓邊力		KN	2×200	150X4	225X4	287.5X4	500X4	625X4	800x4	1000x4
液體#大工作壓力		Mpa	25	25	25	25	25	25	25	25
頂出力		KN	190	200	280	400	630	630	1000	1250
頂出行程		mm	200	300	350	400	450	500	500	600
拉伸滑塊行程		mm	600	750	850	950	1050	1150	1150	1350
壓邊滑塊中心孔尺寸∮		mm	260	350	450	550	700x700	900x900	1600X900	1800X1100
壓邊滑塊行程		mm	300	400	450	500	550	600	600	750
拉伸滑塊開口高度		mm	1100	1200	1300	1450	1600	1750	1750	2100
壓邊滑塊開口高度		mm	590	850	900	1000	1100	1200	1200	1400
拉伸滑塊尺寸	左右	mm	720	800	1120	1200	1400	1600	2200	2500
	前后	mm	580	800	1000	1200	1400	1600	1600	1800
壓邊滑塊尺寸	左右	mm	720	1000	1120	1200	1400	1600	2200	2500
	前后	mm	580	800	1000	1200	1400	1600	1600	1800
工作臺尺寸	左右	mm	720	800	1120	1200	1400	1600	2200	2500
	前后	mm	580	900	1000	1200	1400	1600	1600	1800
電機總功率		kw	7.5	14	18	21.5	26	33.5	37.5	44.5
地上高度約		mm	3200	3500	3800	4200	4500	4800	5500	6000
機器重量約		kg	4500	8000	12500	16000	28000	40000	58000	76000

注：1、參數僅供參考，具體參數以出廠實樣為準，如有變動不另行通知！可根據用戶需求訂做。

2、滑塊速度根據用戶使用工藝及要求選定，如客戶無特殊要求，我公司按我方常規配置。

關鍵字：拉伸液壓機薄板拉伸液壓機液壓機四柱液壓機
